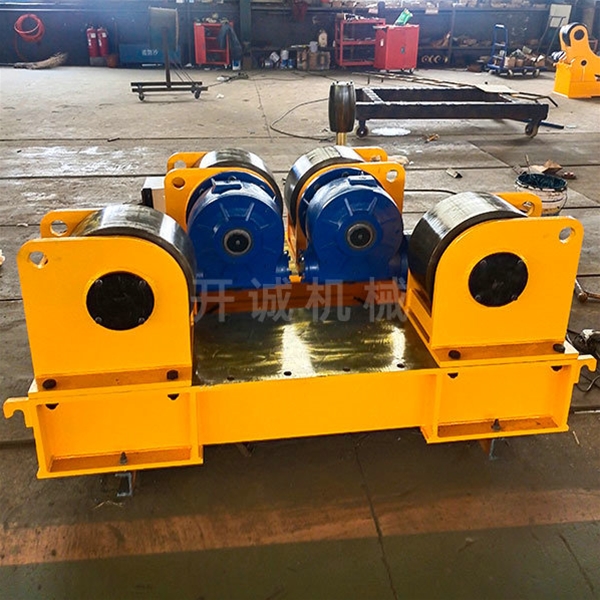

可調式滾輪架是焊接時的一種輔助設備，在其中可調式滾輪架尤為常見，經常在內外縱縫等焊接中被廣泛使用。
它由底座、主動輥、從動輥、支架、傳動裝置、動力裝置驅動等組成。傳動裝置驅動主動輥，利用主動輥與圓柱形工件的摩擦力驅動工件旋轉，實現位移，實現內外環縫和內外環的水平位置焊接。工件的縱向接頭。配套的自動焊接設備可實現自動焊接。，可大大提高焊接質量，降低勞動強度，提高工作效率?？烧{(diào)式滾輪架也可用于手工焊接或作為檢測和組裝圓柱形工件的裝置。
圓柱形（或圓錐形）焊件旋轉裝置利用焊件與驅動輥之間的摩擦。大多數壓力焊接方法，如擴散焊接、高頻焊接和冷壓焊接，都沒有熔化過程，因此不存在熔化焊接等有益合金元素的燃燒的問題。可調式滾輪架簡化了焊接。這一過程還改善了焊接安全和衛生條件。對于許多難以焊接的材料，可調式滾輪架通?？梢酝ㄟ^壓焊焊接成與母材強度相同的高質量接頭。
其特點是在焊接過程中施加壓力，不需要填充材料。大多數壓力焊接方法，如擴散焊接、高頻焊接和冷壓焊接，都沒有熔化過程，因此不存在熔化焊接等有益合金元素的燃燒的問題。可調式滾輪架簡化了焊接。這一過程還改善了焊接安全和衛生條件。同時，因為加熱溫度低且短，以是熱影響區小。許多焊接困難的材料，通?？梢酝ㄟ^壓焊焊接成與母材強度相同的接頭。
復雜工件的自動焊接離不開可調式滾輪架的使用，變位機可與工人一起進行各種位置。在工件焊接操作的情況下，大大提高了人工焊接的效率，但由于主要電源是電機，焊接不能有效接地，會造成嚴重后果。那么，焊接變位器如何接收地線呢？
一.接地不良的后果
1.可調式滾輪架接地不良會導致焊接電流起伏，導致焊接過程不穩定，焊接電流起伏過大，焊接電源在預防意識下啟動，產生停止弧。
2.導電機構元件之間的接觸不良會燃燒這些元件。特別是在工作電流較大的情況下，損壞可能更嚴重。
二.接地接線方法
1.可調式滾輪架6000mm.20mm厚導電板與操作臺同時旋轉。
2.在安裝導電板的過程中，對稱安裝兩組電導體。由黃銅導體制成。.導體塊.彈簧和調節螺母。
3.導體調節支架固定黃銅導體，黃銅導體牢牢按壓彈簧導板，保持良好的導電接觸。
4.黃銅導體的另一端與焊接地線相連。
三.可調式滾輪架接地電機
導電板與黃銅導體接觸面的要求是滾動產生光滑光滑的表面。這可以提高導電板與黃銅導體的接觸性能，減少對黃銅導體的損壞，從而提高使用壽命。這種導電機制的容量約為2萬A。
